DIN 981 hornyos kerek anya

A Wanluo cég által gyártott DIN 981 hornyos kerek anyát kifejezetten a tengelyelemek rögzítésére és axiális határrögzítésre tervezték, szigorúan a német ipari precíziós szabványok szerint gyártják. A hagyományos sokszögű rögzítőanyáktól eltérően ez a hornyos kerek anya teljes kör alakú testtel rendelkezik, szimmetrikus oldalhornyokkal, amelyet kizárólag orsó, csapágy és menetes tengely pozicionálására terveztek.

Kérdés küldése

Product Description

A Wanluo kínai DIN 981 hornyos kerek anyája megoldja az olyan gyakori mechanikai problémákat, mint a tengelyvég elmozdulása, a csapágy lazasága és a tengelyirányú kifutás a berendezés működése során, így nagy pontosságú rögzített korlátozó és lazulásgátló hatást ér el a forgó tengelyalkatrészeknél. Ez egy precíziós magrögzítő erőátviteli gépekhez, csapágyszerelvényekhez és automatizált orsórendszerekhez.

Szerkezeti rések kialakítása és mechanikai stabilitása

A DIN 981 hornyos kerek anya szilárd, körkörös, integrált szerkezetet használ, precízen mart szimmetrikus nyitott hornyokkal a külső kerületen. Az egyedülálló hornyolt szerkezet lehetővé teszi a közvetlen reteszelést és lazítást speciális horogkulcsokkal, lehetővé téve az előfeszítő erő pontos finomhangolását a tengely összeszerelése során. A teljes kör alakú menettest egyenletes axiális feszültséget biztosít, hatékonyan kiküszöböli az excentrikus nyomást és biztosítja a tengelyrészek koncentrikusságát a reteszelés után. A precíziós esztergálással és menethengerléssel feldolgozott belső menet nagy illeszkedési pontosságot és sima csavarozási teljesítményt biztosít. A prémium minőségű rozsdamentes acél anyag kiemelkedő kopásállóságot és szerkezeti stabilitást biztosít, hosszú távú precíz rögzítési pontosságot biztosítva a mechanikus tengelyek nagy sebességű forgása és ciklikus működése során.

Termék paraméter

Paraméter elem	Részletes specifikáció
Termék neve	Rozsdamentes acél kerek anya, DIN 981 hornyos köranya
Executive Standard	DIN 981, ISO precíziós rögzítő szabvány, egyedi, nem szabványos tengelyanyák
Elérhető anyag	304, 316L rozsdamentes acél; Egyedi, nagy szilárdságú korróziógátló ötvözött acél
Mérettartomány	M10-M60 teljes szabványos tengelyspecifikáció, egyedi külső átmérő és vastagság
Szerkezeti jellemző	Kör alakú anyatest + szimmetrikus reteszelő rések, professzionális tengelyhatároló szerkezet
Felületkezelés	Precíziós polírozás és passziválás, sima, sorjamentes felület, rozsda- és kopásálló
Mechanikai Tulajdonságok	Nagy koncentrikusság, stabil előfeszítő erő, kopás- és kilazulásgátló a hosszú távú forgásért
Csomagolás módja	Precíziós ütközésgátló csomagolás + export karton, raklapos csomagolás tömeges megrendelésekhez
Ellátási szolgáltatás	Pontos precíziós alkatrészellátás, nem szabványos testreszabás, egyablakos rögzítőelem-illesztés

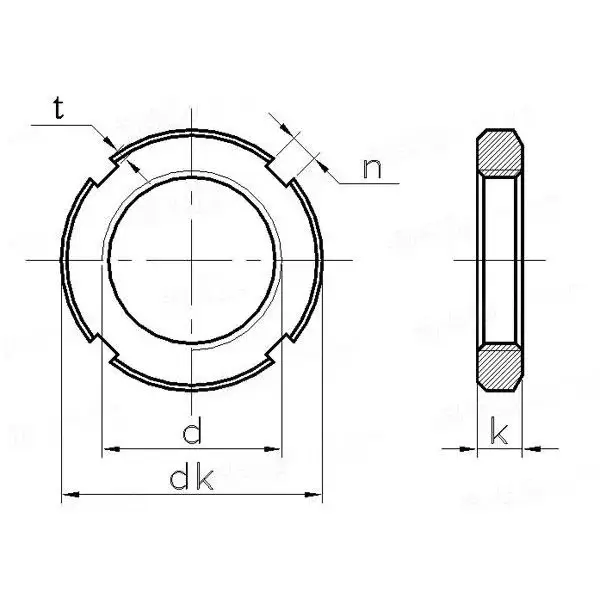

Din 981 Slotted Round Nut

Csavarmenet d		M10	M12	M15	M17	M20	M25	M30	M35	M40	M45	M50	M55	M60	M65	M70	M75
P	Hangmagasság	0.75	1	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2
d_k	max	18	22	25	28	32	38	45	52	58	65	70	75	80	85	92	98
d_k	min	17.73	21.67	24.67	27.67	31.61	37.61	44.61	51.54	57.54	64.54	69.54	74.54	79.54	84.46	91.46	97.46
k	max	4	4	5	5	6	7	7	8	9	10	11	11	11	12	12	13
k	min	3.82	3.82	4.82	4.82	5.82	6.78	6.78	7.78	8.78	9.78	10.73	10.73	10.73	11.73	11.73	12.73
n	Névleges méret	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8
	max	3.125	3.125	4.15	4.15	4.15	5.15	5.15	5.15	6.15	6.15	6.15	7.18	7.18	7.18	8.18	8.18
	min	2.875	2.875	3.85	3.85	3.85	4.85	4.85	4.85	5.85	5.85	5.85	6.82	6.82	6.82	7.82	7.82
t	max	2	2	2	2	2	2	2	2	2.5	2.5	2.5	3	3	3	3.5	3.5
t	min	1	1	1	1	1	1	1	1	1.5	1.5	1.5	2	2	2	2.3	2.3
egységenként ≈ kg		0.004	0.007	0.01	0.013	0.019	0.025	0.043	0.053	0.085	0.119	0.148	0.158	0.174	0.203	0.242	0.287

Alapfunkciók és mechanikai alkalmazási előnyök

1. A professzionális körkörös tengelyreteszelő szerkezet tökéletesen illeszkedik a mechanikus orsókhoz, a csapágy belső gyűrűihez és a menetes tengelyekhez, pontos axiális határértéket érve el, és hatékonyan megakadályozza az alkatrészek elmozdulását nagy sebességű forgás közben.

2. A fenntartott oldalsó reteszelő nyílás kialakítása támogatja az állítható előfeszítő erőt a professzionális horogszerszámokkal, megvalósítva az összeszerelési hézag finom kalibrálását, ami pótolhatatlan a precíziós mechanikus hibakereséshez a hagyományos anyákkal szemben.

3. A teljes körben egységes feszültségszerkezet elkerüli a helyi nyomáseltérést, védi a tengely felületének pontosságát és kerekségét, biztosítva a stabil forgási pontosságot és az erőátviteli berendezések alacsony rezgését.

4. A nagy sűrűségű rozsdamentes acél anyag kiváló kopásállósággal és fáradtságállósággal rendelkezik, alkalmazkodik a hosszú távú nagy sebességű működéshez és a váltakozó terhelésű munkakörülményekhez, csökkenti a tengely laza részei által okozott mechanikai meghibásodási arányt.

5. A szigorú mérettűrés-szabályozás biztosítja a nagy pontosságú illeszkedést a szabványos tengelyalkatrészekkel, amelyeket széles körben használnak precíziós szerszámgépekben, sebességváltó-berendezésekben, hidraulikus gépekben és csapágy-összeszerelő rendszerekben.

Din 981 Slotted Round Nut

Termék tényleges teljesítmény teszt szabvány

Minden szabványos és testreszabott hardverünk, DIN 981 hornyos kerek anya, átmegy a következő univerzális gyári teljesítményteszteken a szállítás előtt:

✅ Anyagösszetétel teszt: Határozza meg a fémanyag-tartalmat, hogy megfeleljen a szénacél, ötvözött acél és rozsdamentes acél anyagszabványainak

✅ Mérettűrési teszt: Ellenőrizze a méretet, a menetspecifikációt és az összeszerelési tűrést a tökéletes illeszkedés érdekében

✅ Mechanikai terhelési teszt: Szakítóvizsgálat, törési terhelési teszt, statikus nyomás és ütésállósági teszt (Magteszt minden emelő és rögzítő alkatrészhez)

✅ Felületi korróziógátló teszt: Sópermet teszt, rozsdaállóság kimutatása horganyzott és passzivált termékeknél

✅ Fáradtságállósági teszt: Hosszú távú dugattyús terhelési teszt ismételt felhasználású ipari hardverekhez

Formális gyári vizsgálati jelentéseket tudunk készíteni, és támogatjuk a kijelölt harmadik fél intézmény tesztelését az ügyfelek igényei szerint.
