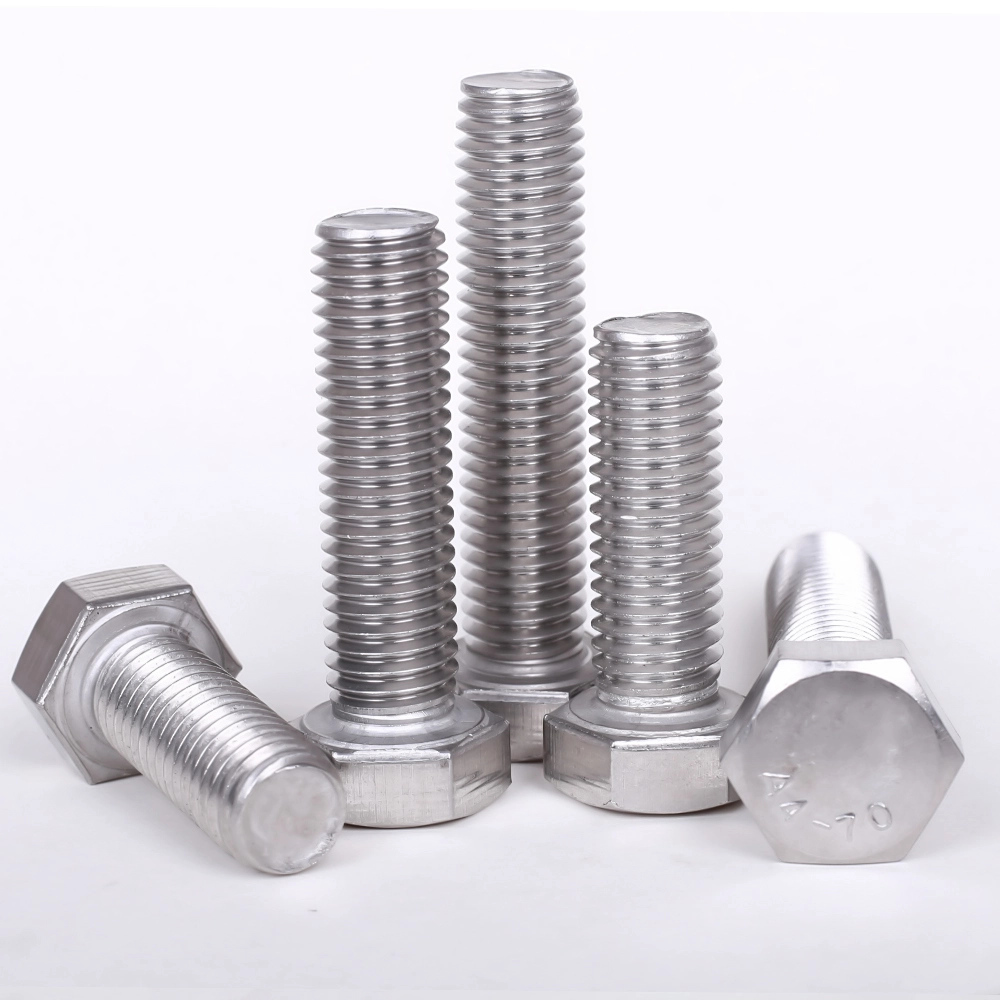

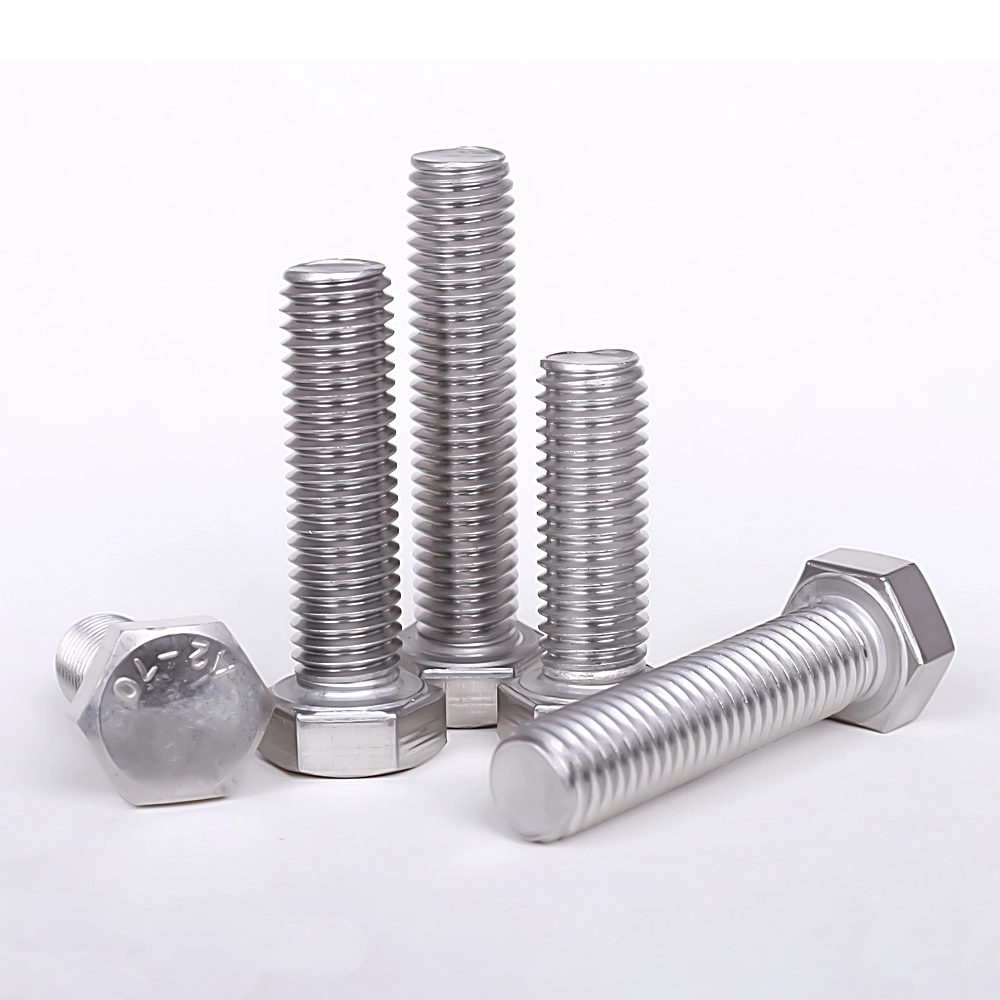

Hatlapfejű csavar DIN 933 teljes menettel

A Wanluo márkanév alatt magas színvonalú, DIN 933 teljes menetű hatlapfejű csavart gyártunk, amely megfelel a DIN, ANSI és GB nemzetközi előírásoknak. A kiforrott hidegkovácsolási technológiát és a szigorú házon belüli minőségellenőrzést alkalmazva ezek a hatlapfejű csavarok stabil mechanikai teljesítménnyel, precíz mérettűréssel és erős környezeti alkalmazkodóképességgel rendelkeznek, így különféle ipari és mélyépítési forgatókönyvekhez illeszkednek. Támogatjuk a szabványos azonnali nagykereskedelmi, nem szabványos testreszabási és tömeges beszerzési szolgáltatásokat a globális vásárlók beszerzési igényeinek kielégítése érdekében.

Kérdés küldése

Product Description

A Wanluo gyár kínai hatlapfejű csavarja DIN 933 Full Thread teljes menettel egy magas színvonalú univerzális rögzítő termék, amelyet széles körben használnak a globális ipari és mélyépítési területeken. A kiforrott gyári gyártási technológiát és a szigorú minőségellenőrzési szabványokat alkalmazva ez a teljes menetű hatlapfejű csavar stabil mechanikai teljesítménnyel, precíz mérettűréssel és kiváló környezeti alkalmazkodóképességgel rendelkezik.

A mi szolgáltatásunk

Teljes szabványos és testreszabott specifikációban kapható hatlapfejű csavarunk változatos rögzítési igényeket tud kielégíteni a hagyományos napi használattól a nagy korróziós, nagy szilárdságú mérnöki projektekig. Támogatjuk a minta-próbarendeléseket, a rendszeres készlet-feltöltést és a teljes konténeres tömeges szállítást, költséghatékony és tartós rögzítési megoldásokat biztosítva a globális vásárlók számára.

Termék paraméter

Paraméter elem	Részletes specifikáció
Termék neve	A2-70 hatlapfejű csavar, DIN 933 teljes menet
Executive Standard	DIN 933 (teljes szál), opcionális ISO 4017, ANSI, GB szabvány
Elérhető anyag	Raktáron: 304 (A2-70), 316 (A4-80), 316L; Testreszabható: 904L, 310S, 2205, 2507 Duplex rozsdamentes acél; Szénacél 4,8/8,8/10,9 Rendelkezésre álló készlet
Raktáron lévő mérettartomány	Metrikus M3-M36 hagyományos teljes menetméretek, nem szabványos hosszúság és menetemelkedés támogatja az OEM testreszabását
Szál típusa	Szabványos metrikus durva menet, finom menet testreszabható tömeges rendelési követelmények szerint
Felületkezelés	Pácolás és passziválás (standard), elektropolírozás, fényes felület speciális forgatókönyvekhez
Mechanikai Tulajdonságok	A2-70: szakítószilárdság ≥700MPa, folyási szilárdság ≥450MPa; A szénacél minőségek megfelelnek a megfelelő nemzeti ipari szabványoknak
Csomagolás módja	Belső műanyag zacskó + export karton, raklapos csomagolás teljes konténeres szállításhoz, saját márkás OEM csomagolás támogatás
Ellátási szolgáltatás	Spot nagykereskedelem, tömeges testreszabás, vegyes kötőelemes konszolidált szállítás, egyablakos beszerzési szolgáltatás

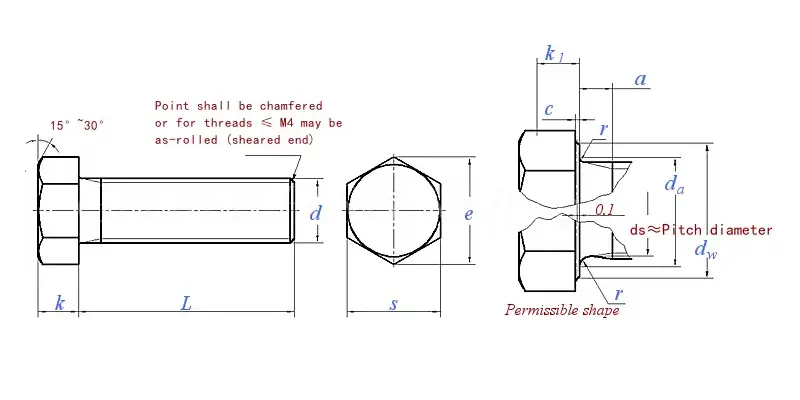

Hex Head Bolt Din 933 Full Thread

Csavarmenet d		M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16
P	Hangmagasság	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1	1.25	1.5	1.75	2	2
a	max	1.05	1.2	1.35	1.5	1.8	2.1	2.4	3	3	3.75	4.5	5.25	6	6
c	min	0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.2
c	max	0.25	0.25	0.25	0.4	0.4	0.4	0.5	0.5	0.5	0.6	0.6	0.6	0.6	0.8
d_a	max	2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	7.8	9.2	11.2	13.7	15.7	17.7
d_w	A fokozat min	2.4	3.2	4.1	4.6	5.1	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5
d_w	B fokozat min	-	-	-	-	-	5.7	6.7	8.7	9.4	11.4	15.4	17.2	20.1	22
e	A fokozat min	3.41	4.32	5.45	6.01	6.58	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75
e	B fokozat min	-	-	-	-	-	7.5	8.63	10.89	11.94	14.2	18.72	20.88	23.91	26.17
k	Névleges méret	1.1	1.4	1.7	2	2.4	2.8	3.5	4	4.8	5.3	6.4	7.5	8.8	10
	A fokozat min	0.98	1.28	1.58	1.88	2.28	2.68	3.35	3.85	4.65	5.15	6.22	7.32	8.62	9.82
	A fokozat max	1.22	1.52	1.82	2.12	2.52	2.92	3.65	4.15	4.95	5.45	6.56	7.68	8.98	10.18
	B fokozat min	-	-	-	-	-	2.6	3.26	3.76	4.56	5.06	6.11	7.21	8.51	9.71
	B fokozat max	-	-	-	-	-	3	3.74	4.24	5.04	5.54	6.69	7.79	9.09	10.29
k₁	min	0.7	0.9	1.1	1.3	1.6	1.9	2.28	2.63	3.19	3.54	4.28	5.05	5.96	6.8
r	min	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4	0.6	0.6	0.6
s	max=névleges méret	3.2	4	5	5.5	6	7	8	10	11	13	17	19	22	24
	A fokozat min	3.02	3.82	4.82	5.32	5.82	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67
	B fokozat min	-	-	-	-	-	6.64	7.64	9.64	10.57	12.57	16.57	18.48	21.16	23.16

Csavarmenet d		(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
P	Hangmagasság	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
a	max	7.5	7.5	7.5	9	9	10.5	10.5	12	12	13.5	13.5	15	15
c	min	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
c	max	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1
d_a	max	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
d_w	A fokozat min	25.3	28.2	30	33.6	-	-	-	-	-	-	-	-	-
d_w	B fokozat min	24.8	27.7	29.5	33.2	38	42.7	46.5	51.1	55.9	59.9	64.7	69.4	74.2
e	A fokozat min	30.14	33.53	35.72	39.98	-	-	-	-	-	-	-	-	-
e	B fokozat min	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	Névleges méret	11.5	12.5	14	15	17	18.7	21	22.5	25	26	28	30	33
	A fokozat min	11.28	12.28	13.78	14.78	-	-	-	-	-	-	-	-	-
	A fokozat max	11.72	12.72	14.22	15.22	-	-	-	-	-	-	-	-	-
	B fokozat min	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
	B fokozat max	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k₁	min	7.8	8.5	9.6	10.3	11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	min	0.6	0.8	0.8	0.8	1	1	1	1	1	1.2	1.2	1.6	1.6
s	max=névleges méret	27	30	32	36	41	46	50	55	60	65	70	75	80
	A fokozat min	26.67	29.67	31.61	35.38	-	-	-	-	-	-	-	-	-
	B fokozat min	26.15	29.16	31	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1

A termék jellemzői és alkalmazása

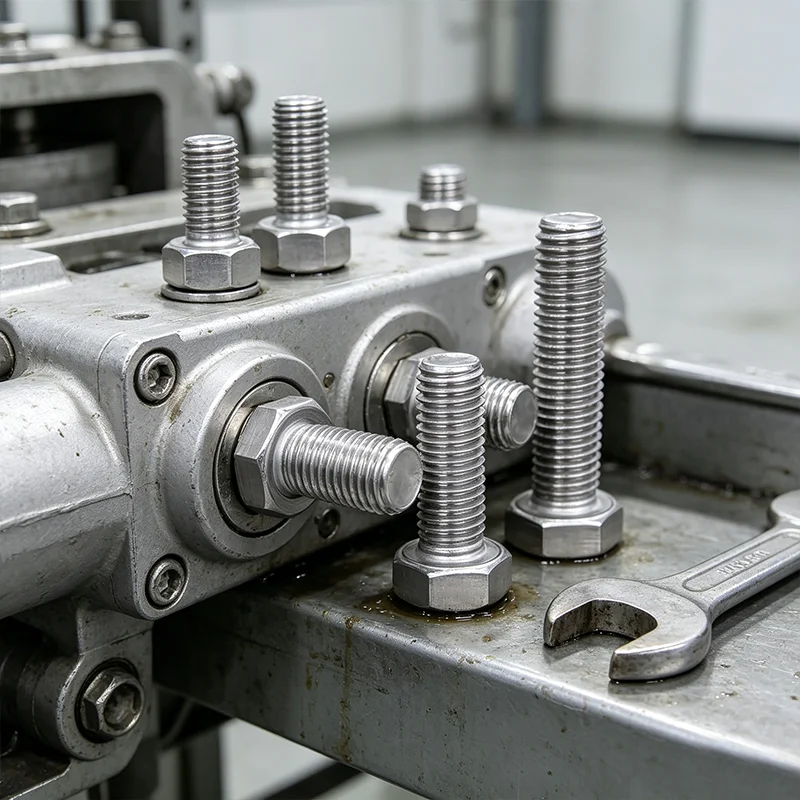

A beépített hidegkovácsolásnak köszönhetően ez a DIN 933 teljes menetű hatlapfejű csavar kompakt belső szerkezettel, nagy szakítószilárdsággal és erős deformációgátló tulajdonságokkal rendelkezik, így stabil rögzítést biztosít hosszú távú vibráció és nagy terhelés mellett a gépészeti és mélyépítési berendezésekhez.

A precíziós menethengerlés és a CNC-simítás szigorú mérettűrést és sima szabványos meneteket biztosít, lehetővé téve a szoros illeszkedést és az ismételt szétszerelést fogak elcsúszása nélkül a precíziós elektromos, csővezetékes és mechanikus rögzítési forgatókönyvekhez.

A saját gyártású, többfokozatú rozsdamentes acél csavarok kiváló rozsda- és korrózióállóságot biztosítanak kültéri, tengerparti és tengeri környezetben, míg a rendelkezésre álló szénacél opciók költséghatékony rögzítést biztosítanak beltéri száraz mérnöki projektekhez.

A professzionális pácolás és passziválás sima, sorja- és karcmentes felületet hoz létre, kiváló időjárásállósággal, hatékonyan meghosszabbítva a kerti bútorokhoz és a tájképi létesítmények rögzítéséhez használt csavarok élettartamát.

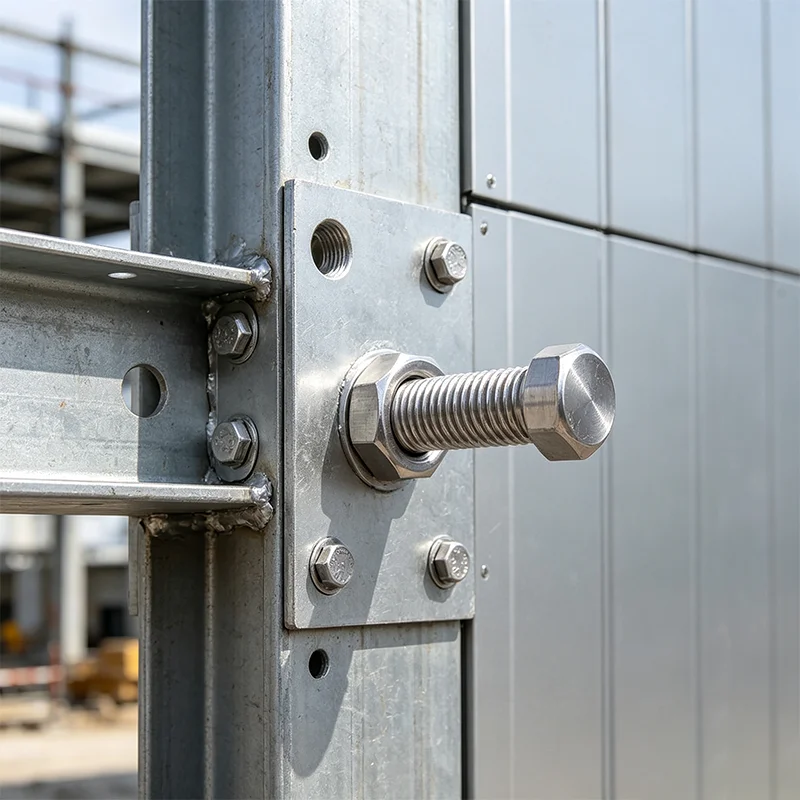

A teljes nemzetközi szabvány specifikációt és a testre szabható, nem szabványos méreteket lefedő DIN 933 teljes menetű hatlapfejű csavar, elegendő raktárkészlettel, univerzális és megbízható rögzítési megoldásként szolgál globális ipari és építőipari projektekhez.
