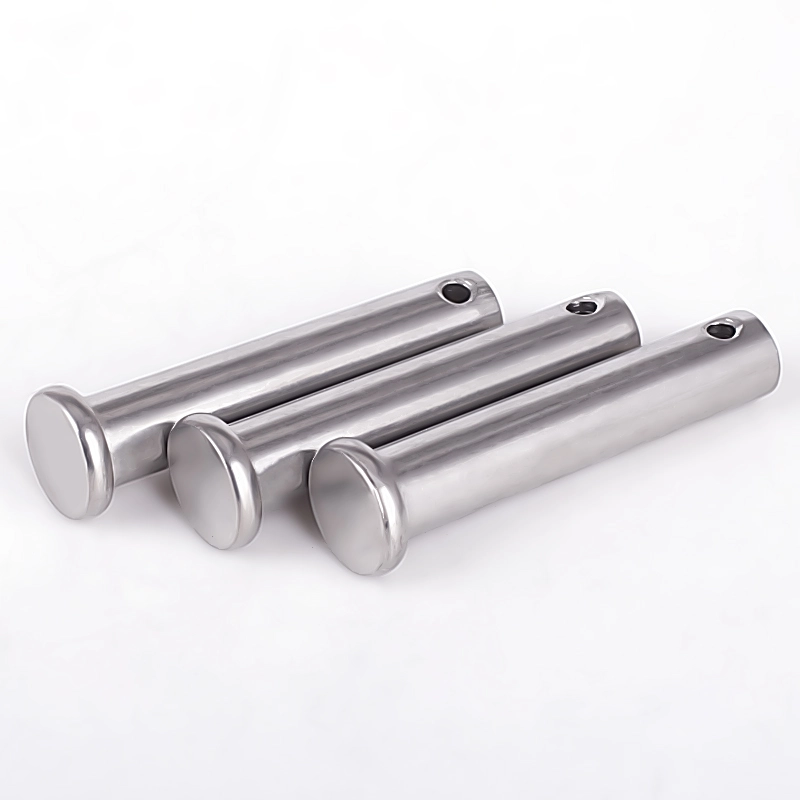

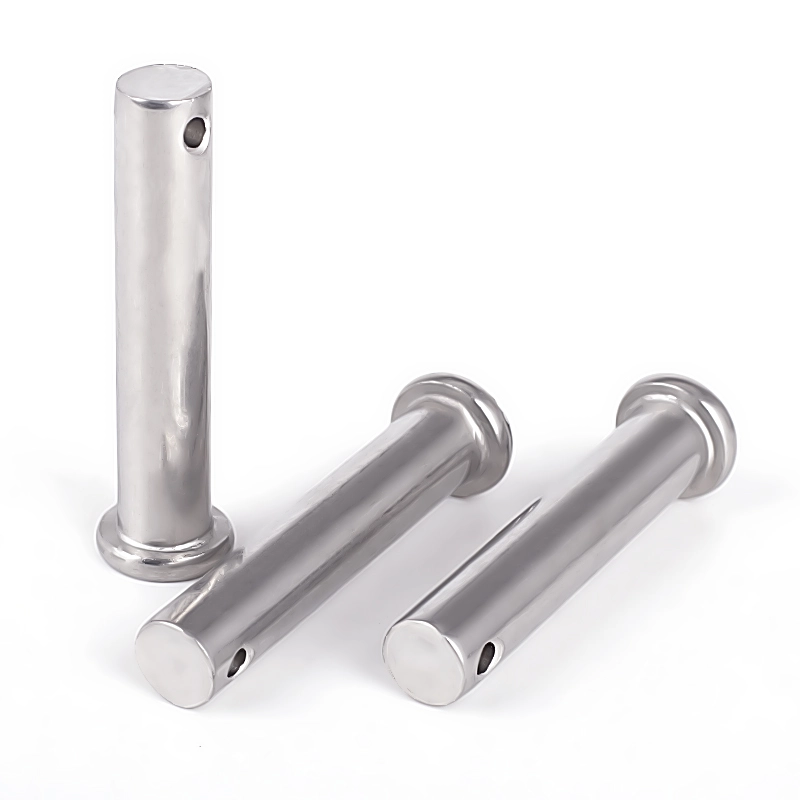

Clevis Pin mechanikus csatlakozáshoz

Ez a Wanluo Factory által közvetlenül értékesített Clevis Pin for Mechanical Connection egy ipari szabványos hengeres mozgatható csatlakozóelem. Főleg dinamikus összeszerelési forgatókönyvekhez használják, amelyek mechanikus csuklópántokat, forgócsuklókat és hajtórudak rugalmas mozgó szerkezeteit foglalják magukban. Ellentétben a piacon kapható rögzített csapokkal, amelyeket csak statikus precíz pozicionálásra használnak, ezt a terméket dinamikus mozgatható csatlakozással tervezték, amely fő célja a különféle mechanikai kötésekhez, amelyek oda-vissza forgást, szöges kilengést, valamint rugalmas nyitást és zárást igényelnek.

Kérdés küldése

Product Description

Amikor a Wanluo Factory Clevis csapokat gyárt a mechanikus csatlakozásokhoz, egy integrált szerkezetet alkalmaz lapos fejből és átmenő furatból a farok végén. Hasítócsappal kombinálva kettős reteszelést érhet el. Az összeszerelés egyszerű, a forgás egyenletes, megakadályozza a kilazulást és az elmozdulást a berendezés folyamatos mozgása során. Széles körben alkalmazható mechanikus erőátviteli szerkezetek, járműalvázalkatrészek, hidraulikus berendezések és különböző mozgatható alkatrészek szabványosított összeszerelésére.

Különböző értékesítési pontok

1. A dinamikus tevékenységkapcsolatra összpontosít, amely inkább a dinamikus munkakörülményekre alkalmas, mint a statikus pozicionálásra.

2. Lapos fejkorlát és faroknyílás zárása, amely kettős csúszásgátló védelmet biztosít a nagyobb biztonság érdekében.

3. Kompatibilis a villaszerkezettel, erősebb alkalmazkodóképességet és nagyobb összeszerelési toleranciát kínál.

4. Egyszerű szerkezet és tartós, kisebb hosszú távú kopással.

5. Rendkívül sokoldalú, alkalmas különféle ipari berendezések szabványosított cseréjére.

Szerkezeti jellemzők és gyártási technológia

Clevis Pin for Mechanical Connection egy darabból álló precíziós hidegfejezés és középpont nélküli köszörülési formázási eljárás, amely egy lapos, kerek határolófejből, sima tömör hengeres csaptestből és fenntartott farokcsap furatból áll. A vastagított lapos fej stabil felületkorlátozást biztosít, elkerülve, hogy a csaptest a rögzítőlyukba süllyedjen, és egyenletes összeszerelési síkságot biztosít. A beépített tömör csaptest nagy szerkezeti merevséggel és sima felületkezeléssel rendelkezik, csökkenti a súrlódási ellenállást az alkatrészek forgása során, és rugalmas és akadálytalan mechanikai mozgást biztosít. A pontosan elhelyezett farok nyílása egyenletes nyílást és sima belső falat tartalmaz, amely tökéletesen illeszkedik a szabványos hasított csapokhoz, így teljes biztonsági zárrendszert alkot. A kiváló minőségű szénacélból, ötvözött acélból és rozsdamentes acélból készült termékek mindegyike finom kikészítésen, sorjázáson és szabványos korróziógátló kezelésen esik át. A szigorú mérettűrés-szabályozás biztosítja a zéró jitter illeszkedést szabványos zsanérfuratokkal, stabil nyírási ellenállással és hosszú távú mozgási fáradtságállósággal, alkalmazkodva a gyakori mozgatható összeszerelési munkakörülményekhez.

Termék paraméter

Paraméter elem	Részletes specifikáció
Termék neve	Clevis csap, lapos fejű csuklócsap, lyuk típusú csuklócsap, mozgatható csatlakozó hengeres csap
Executive Standard	DIN11023, ISO szabvány, GB szabvány, ANSI szabvány, egyedi nem szabványos méretek
Elérhető anyag	45# szénacél, 40Cr ötvözött acél, 304/316 rozsdamentes acél
Mérettartomány	Átmérő 2mm-30mm, hossz 6mm-350mm teljes szabványos méretek, testreszabott tűlyuk helyzete és hossza
Szerkezet típusa	Lapos határolófej, tömör hengeres test, farokcsap furat biztonsági reteszelő szerkezet
Feldolgozási technológia	Precíziós hidegfejezés, középpont nélküli köszörülés, precíziós furatfúrás, felületedzés és simítás
Alkalmazható munkadarab	Mechanikus zsanérok, kapocstartók, hajtórudak, járműalváz, hidraulikus mozgatható csuklók, gépészeti gépalkatrészek
Felületkezelés	Galvanizálás (fehér/szín/fekete), fekete-oxidos edzés, passziválás, rozsdamentes acél polírozás
Mechanikai Tulajdonságok	Magas nyírási ellenállás, sima forgás, korlátozza a süllyedésgátlót, biztonságos leesésgátló, fáradtságálló a gyakori mozgáshoz
Csomagolás módja	Rozsdamentes belső doboz + export karton, nedvesség- és ütésálló csomagolás, raklapos csomagolás tömeges megrendelésekhez
Ellátási szolgáltatás	Szokásos szabványos ellátás, nem szabványos testreszabás, egyablakos támogató ellátás osztott csapokkal

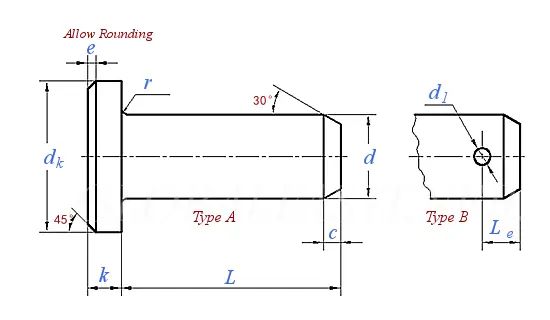

Clevis Pin For Mechanical Connection

Névleges átmérő d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max = névleges méret (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max = névleges méret (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min = névleges méret (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Névleges méret (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Alapvető előnyök és ipari alkalmazások

1. A professzionális lapos fejű határoló szerkezet hatékonyan megakadályozza, hogy a csaptest lesüllyedjen és elmozduljon nagy sebességű forgás és oda-vissza mozgás során, megtartja a mozgó alkatrészek stabil összeszerelési helyzetét, és elkerüli a mechanikai rezgést és a csatlakozási eltéréseket.

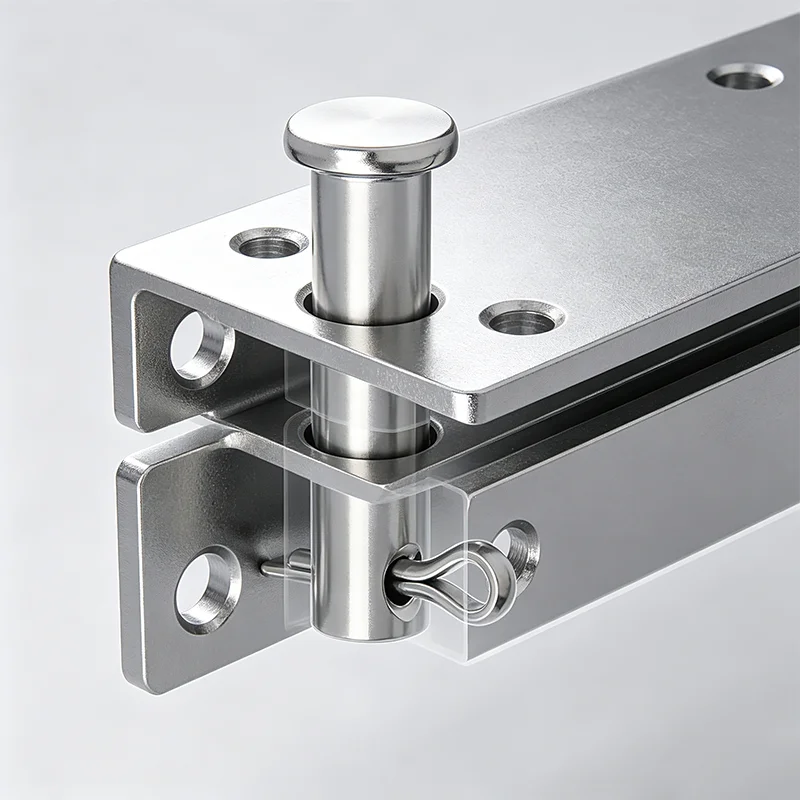

2. A farok furatának megfelelő reteszelő kialakítása, tökéletesen kompatibilis a szabványos osztott csapokkal. A csapszeg és az osztott csap kombinációja kettős biztonsági védelmet nyújt, teljes mértékben kiküszöbölve a hosszan tartó mechanikai vibráció és ütési terhelés miatti csaptest leesésének kockázatát.

3. Az ultrasima hengeres csaptest minimalizálja az összeszerelési súrlódást, biztosítva a csuklócsuklók és a mozgatható csatlakozó alkatrészek rugalmas és stabil forgását. Kiváló mozgási fáradtságállósággal rendelkezik, hosszú távú gyakori használat után nem könnyű elakadni vagy kopni.

4. Nagy szerkezeti szilárdság és erős nyírási ellenállás. A tömör, integrált alakítási folyamat lehetővé teszi, hogy a csaptest nagy oldalirányú terhelést és feszültséget viseljen el, alkalmazkodva a mérnöki gépek és járműberendezések nagy teherbírású mozgatható csatlakozási forgatókönyveihez.

5. Clevis Pin for Mechanical Connection has wide application range with diversified material options, widely used in automobile chassis systems, agricultural machinery, hydraulic equipment, railway facilities, automation equipment and various mechanical hinge movable connection fields.

Clevis Pin For Mechanical Connection

Valódi helyszíni alkalmazási forgatókönyvek

Kötőelemeinket és egyedi fém hardvereinket széles körben használják a globális univerzális ipari forgatókönyvekben, teljes mértékben alkalmazkodva az összetett munkakörülményekhez:

1. Ipari gépészeti berendezések összeszerelése és rögzített csatlakozás

2. Építőipari gépészet és épületszerkezet-rögzítés

3. Kikötői, tengeri és tengeri mérnöki emelés és feszültségrögzítés

4. Új energetikai, automatizálási berendezések és csővezetékrendszer telepítése

5. Kültéri magas korróziós, párás és nagy terhelésű kemény munkakörnyezet

6. Globális nagykereskedelmi kiskereskedelmi és helyi hardverpiaci forgalmazás
