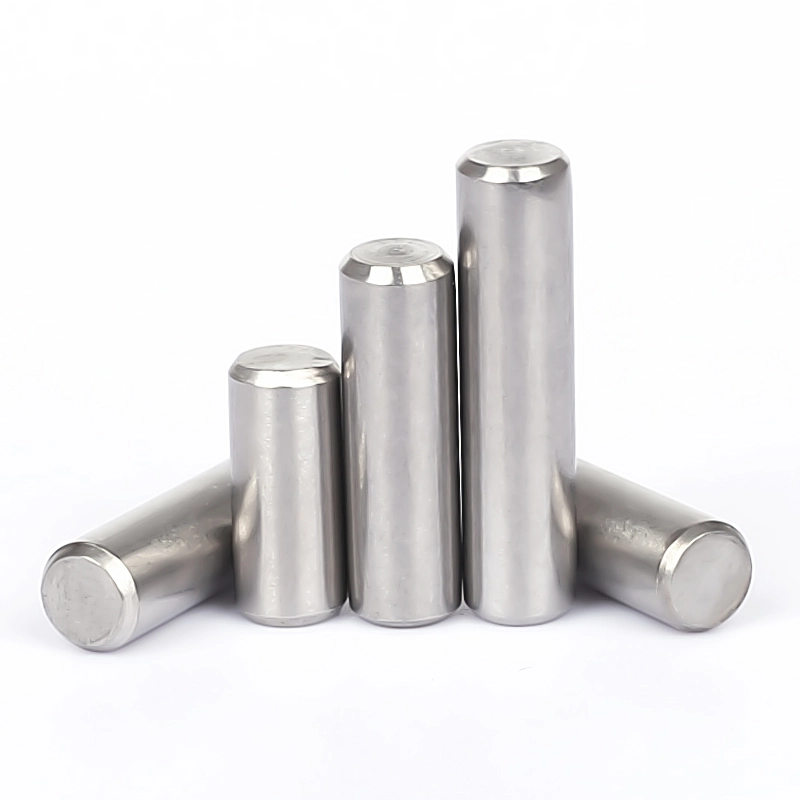

Párhuzamos csapok a precíziós pozicionáláshoz

A precíziós pozicionáláshoz szükséges párhuzamos csapokat a Wanluo Factory gyártja. Más néven egyenes oszloppozícionáló csapok, ez egy speciális, nagy pontosságú pozicionáló alkatrész, amelyet ipari precíziós összeszerelési rendszerekben használnak. Alapfunkciója eltér a hagyományos csavarok és szegecsek meghúzási és rögzítési funkcióitól. Főleg a berendezés alkatrészeinek precíz beállítására, az eltérés elleni rögzítésre és a koaxiális kalibrációra szolgál.

Kérdés küldése

Product Description

Speciális optimalizálások történtek az olyan problémákra, mint a beállítási eltérések, az alkatrészek eltolódása és a koaxiális pontatlanságok, amelyek hajlamosak a mechanikai összeszerelés, a formaragasztás és az automatizálási berendezések összeszerelése során. A Wanluo gyár kifejlesztette a precíziós pozicionáláshoz szükséges párhuzamos tüskéket, amelyek a mikrométeres precíz tűrésszabályozás révén nulla elmozdulású referenciapozicionálást biztosítanak a különböző precíziós szerelvényekhez, öntőformákhoz, járműalkatrészekhez és automatizálási berendezésekhez.

Anyagelőny

A termék gyártása integrált tömör hengeres egyrészes fröccsöntési eljárással, professzionális edzési és temperálási hőkezelési technológiával kombinálva. Rendkívül magas szerkezeti keménységet és nyírószilárdságot egyaránt ér el, képes ellenállni a berendezés hosszan tartó rezgéseinek és oldalirányú külső erőhúzásának, és megőrzi a stabil összeszerelési pontosságot. Ez a csúcsminőségű precíziós mechanikai összeszerelés alapvető eleme.

A termék jellemzői

1. Tiszta pozicionálási exkluzív funkció, precíz összeállítási referencia kalibrálás

2. Mikrométeres szintű tűrésszabályozás, rendkívül nagy általános pontosság

3. Általános kioltó és temperáló kezelés, kiegyensúlyozott és erőteljes mechanikai tulajdonságok

4. Erős elmozdulásgátló képesség, kiváló üzemállapot-stabilitás

5. Széles körű sokoldalúság, a precíziós összeszerelés minden forgatókönyvéhez megfelelő

Gyártási technológia

A párhuzamos csapok egy darabból álló, nagy pontosságú középpont nélküli köszörülést és integrált hőkezelési eljárást alkalmaznak. Az egész test egy egyenes hengeres szerkezet, egyenletes falvastagsággal és egyenletes külső átmérőtűréssel, amely szoros, nulla hézagú illesztést valósít meg csapfuratokkal. Mindkét vége finoman lesarkított és simán polírozott sorja nélkül, ami megkönnyíti a gyors behelyezést és összeszerelést, miközben elkerüli a munkadarab furatainak karcolódását. A termék általános vákuumos kioltáson és alacsony hőmérsékletű temperáláson esik át, nagy magszívóssággal és ultra-nagy felületi keménységgel, hatékonyan megakadályozva a hajlítást, deformációt és kopást a hosszú távú dugattyús összeszerelés és mechanikai működés során. A nagy pontosságú méretkalibráció biztosítja a szabványos csapok tökéletes cserélhetőségét. Kiváló minőségű szénacélból, ötvözött acélból és rozsdamentes acélból készült, minden termék megfelel a nemzetközi ipari szabványoknak, stabil mechanikai teljesítménnyel és hosszú élettartammal, alkalmas nagy pontosságú ipari illesztési forgatókönyvekre.

Termék paraméter

Paraméter elem	Részletes specifikáció
Termék neve	Párhuzamos csapok, egyenes hengeres csapok, tiplikcsapok, precíziós helymeghatározó csapok
Executive Standard	DIN6325, ISO2338, GB119, JIS szabvány, egyedi, nem szabványos precíziós méretek
Elérhető anyag	45# szénacél, 40Cr ötvözött acél, 304/316 rozsdamentes acél, SKD acél
Mérettartomány	Átmérő 1,5-50 mm, hossz 5-300 mm, m6/h8/h7 tűrésosztályok választható
Szerkezet típusa	Masszív egyenes henger, kétvégű letörés, nagy egyenességű precíziós pozicionáló szerkezet
Feldolgozási technológia	Központ nélküli precíziós csiszolás, integrált edzés és temperálás, felületi edzés, tükörpolírozás
Alkalmazható forgatókönyvek	Forma összeszerelés, mechanikus pozicionálás, berendezések rögzítése, autóalkatrészek, automatizálási precíziós összeszerelés
Felületkezelés	Fekete-oxidos edzés, rozsdamentes olajkezelés, természetes rozsdamentes acél polírozás
Mechanikai Tulajdonságok	Nagy keménység, rendkívül kopásállóság, erős nyírási ellenállás, nulla deformáció, nagy pozicionálási pontosság
Csomagolás módja	Rozsdamentes belső doboz + export karton, nedvesség- és ütésálló csomagolás precíziós alkatrészekhez
Ellátási szolgáltatás	Pontos szabványos méretű készlet, nagy pontosságú, nem szabványos testreszabás, egyablakos rögzítőelem-illesztés

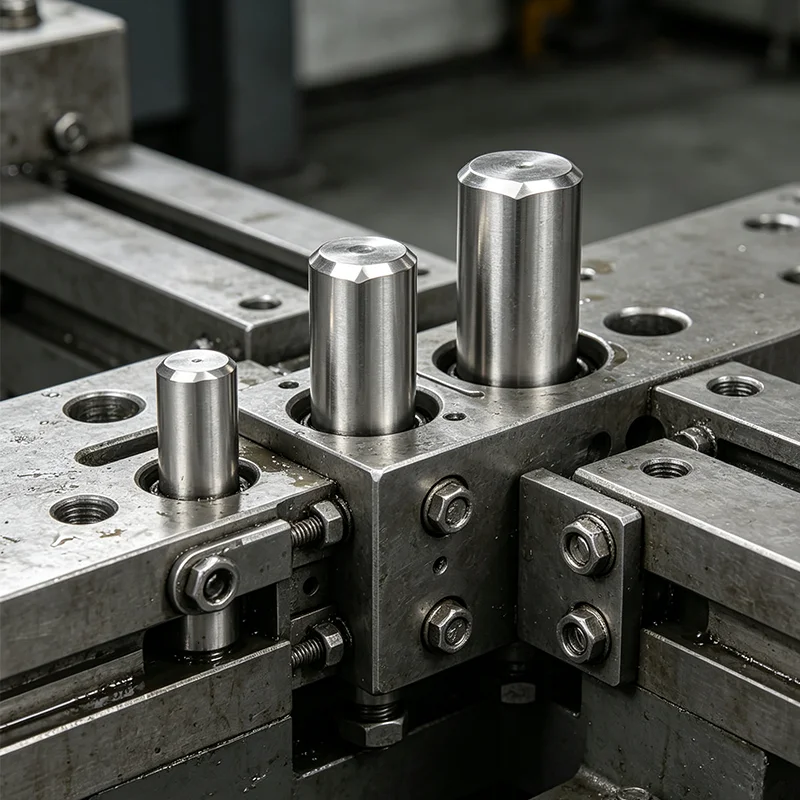

Parallel Pins For Precision Positioning

Névleges átmérő d			Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
d^①	m6	max	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	max	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
1000 acéltermék tömege≈kg			-	-	-	-	-	-	-	-	-	-

Névleges átmérő d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	max	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	max	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
1000 acéltermék tömege≈kg			-	-	-	-	-	-	-	-	-	-

Alapvető előnyök és ipari alkalmazások

1. Mikronszintű precíziós tűrésszabályozás kiváló egyenességgel és kerekséggel, ultra-nagy pontosságú, nulla hézagú összeállítást biztosítva. A precíziós pozicionáláshoz szükséges párhuzamos csapok hatékonyan kiküszöbölik az alkatrészek rázkódását, a pozícióeltéréseket és a koaxiális hibákat, nagymértékben javítva a mechanikai összeszerelés pontosságát.

2. Az integrált hőkezelési és felületkeményítési eljárás ultra-nagy keménységgel és kopásállósággal ruházza fel a csaptestet. Elviseli a hosszú távú gyakori szétszerelést, a vibrációt és az oldalirányú nyíróerőt hajlítás, deformáció vagy kopás nélkül, így biztosítja a hosszú távú stabil pozicionálási pontosságot.

3. A kétvégű sima letörés lehetővé teszi a gyors és munkakímélő behelyezést és beszerelést, elkerülve a lyukak sérülését és a rögzítés stagnálását az összeszerelés során. A sima felület hatékonyan csökkenti az összeszerelési súrlódást, és javítja a gyártási és feldolgozási hatékonyságot.

4. Kiváló szerkezeti stabilitás és felcserélhetőség. A szabványos párhuzamos csapok teljes mértékben kompatibilisek a nemzetközi szabványos csapfuratokkal, támogatva az univerzális cserét és a kötegelt összeszerelést, csökkentve a berendezés karbantartási és alkatrészcsere költségeit.

5. Többféle anyag- és precíziós besorolási lehetőség, széles körben használt formagyártásban, automatizált gépekben, autóiparban, repülőgépiparban, precíziós elektromos műszerekben és nagy pontosságú mechanikai összeszerelési területeken.

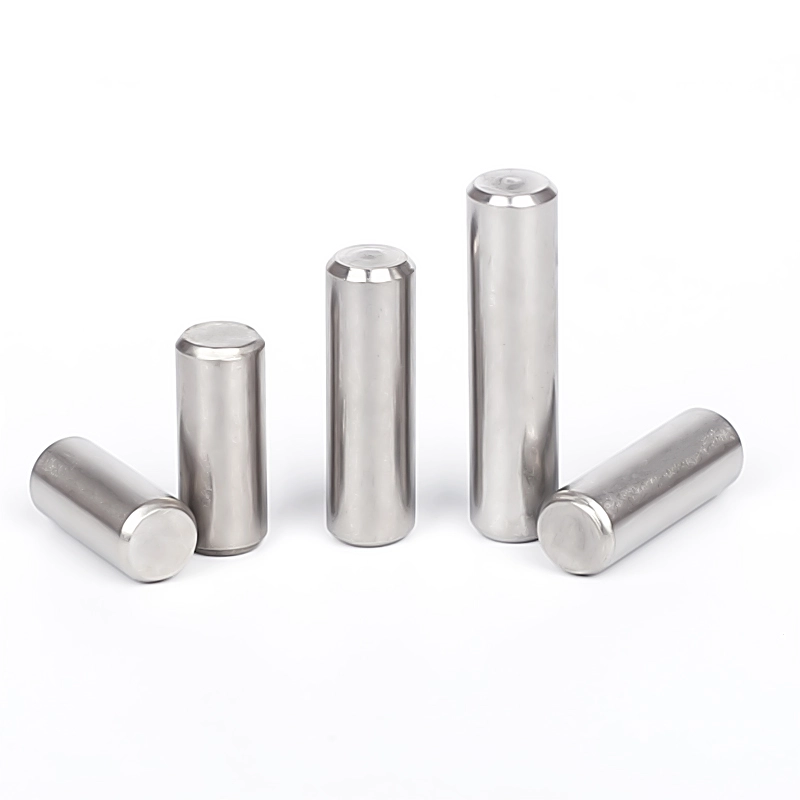

Parallel Pins For Precision Positioning

Valódi Ügyfélértékelés

Hiteles visszajelzések globális forgalmazóinktól és műszaki beszerzőinktől

Ügyfél 1 | Európai hardverforgalmazó: Stabil termékméret-pontosság, szabványos menetméret, kiváló rozsdamentes felületkezelés. A vegyes konténeres rendelés jól be van csomagolva, szállítás időben. Nagyon megbízható, hosszú távú kínai hardverszállító.

Ügyfél 2 | Tengerészeti mérnöki vállalkozó: A kötegelt termékek tökéletesen megfelelnek a harmadik féltől származó terhelési tesztünknek. Mind a szabványos rögzítőelemek, mind az egyedi CNC alkatrészek tökéletesen illeszkednek a helyszíni összeszerelés szabványához. Érzékeny értékesítés utáni csapat.

Ügyfél 3 | Amerikai ipari beszerző: Költséghatékony gyári közvetlen ár, rugalmas OEM logó testreszabása. Tökéletes a helyi ipari és építőipari nagykereskedelmi piacunkra, ismételt tömeges megrendeléseket ad le.
