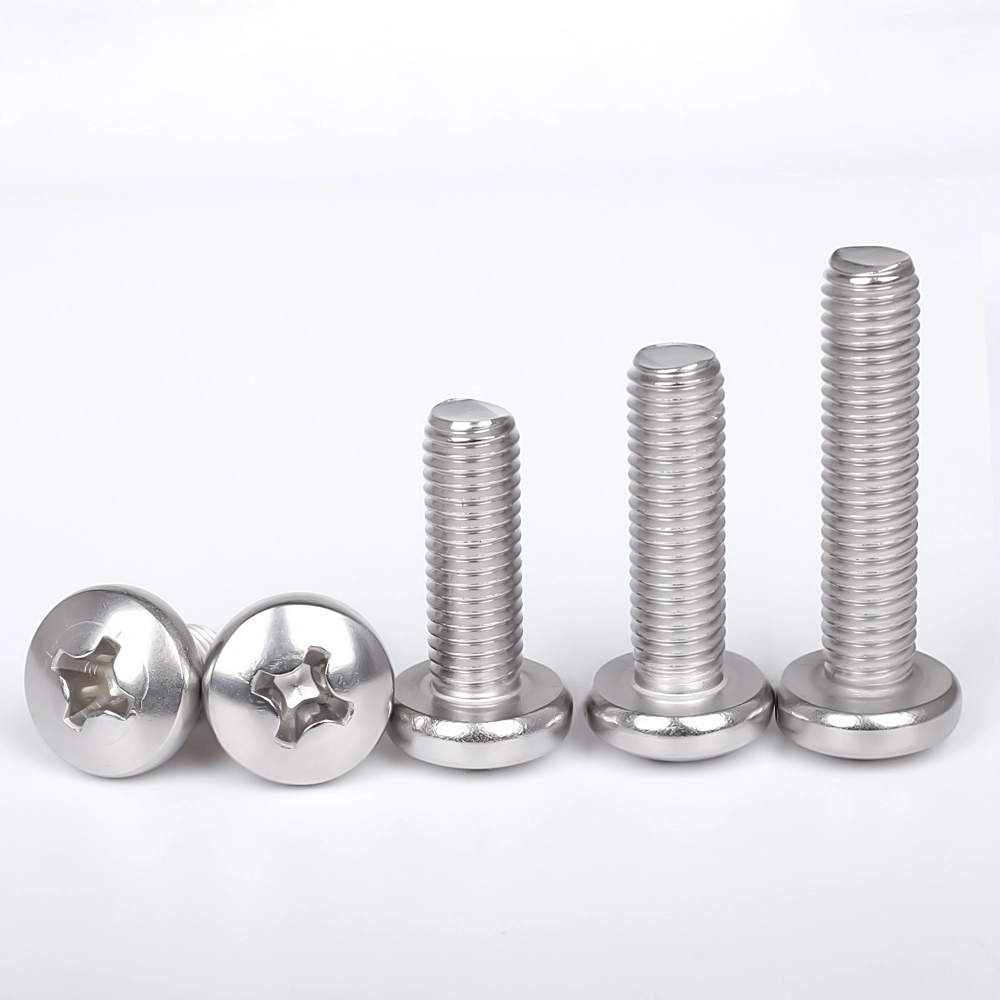

GB818 tányérfejű, süllyesztett gépcsavar

A Wanluo beszállítói által gyártott GB818 keresztfejű, süllyesztett gépcsavar egy szabványos általános célú precíziós illeszkedő rögzítő, amelyet kifejezetten közepes és könnyű ipari szabványos összeszereléshez terveztek. Különféle forgatókönyvekhez alkalmas, ahol előre beállított menetes furatokat és anyákat használnak a rögzítéshez. Ellentétben a hegyes önmetsző csavarok és a durva menetű facsavarok önzáró szerkezetével, ez a termék szabványos metrikus finomfogú kialakítást alkalmaz, hegyes hegyek levágása nélkül. A menetek precíz összekapcsolásával stabil reteszelést ér el, és három alapvető előnnyel rendelkezik: pontos illeszkedés, ismételt szétszerelés és sima összeszerelés.

Kérdés küldése

Product Description

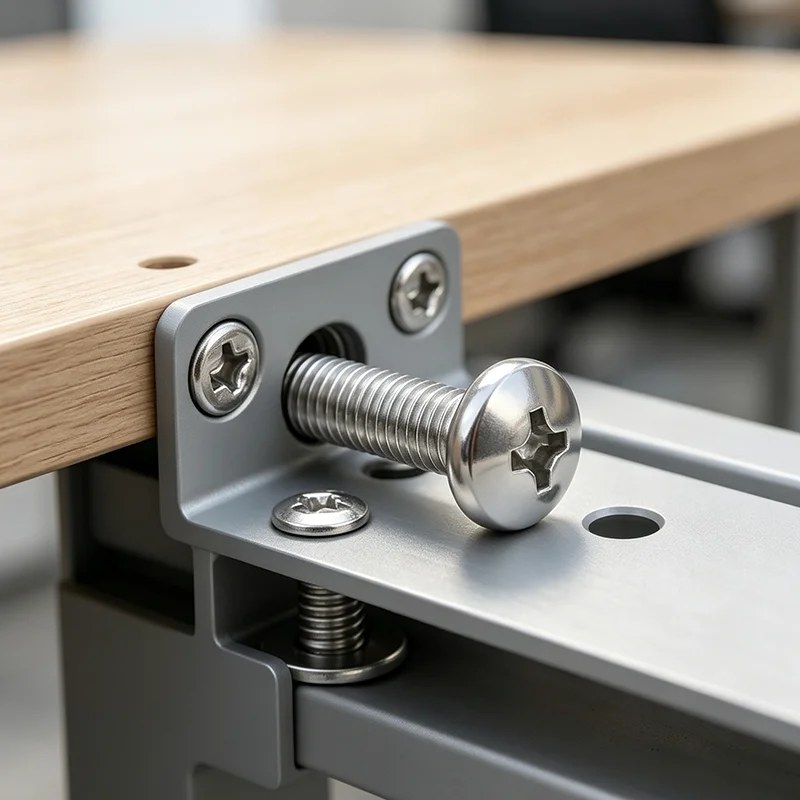

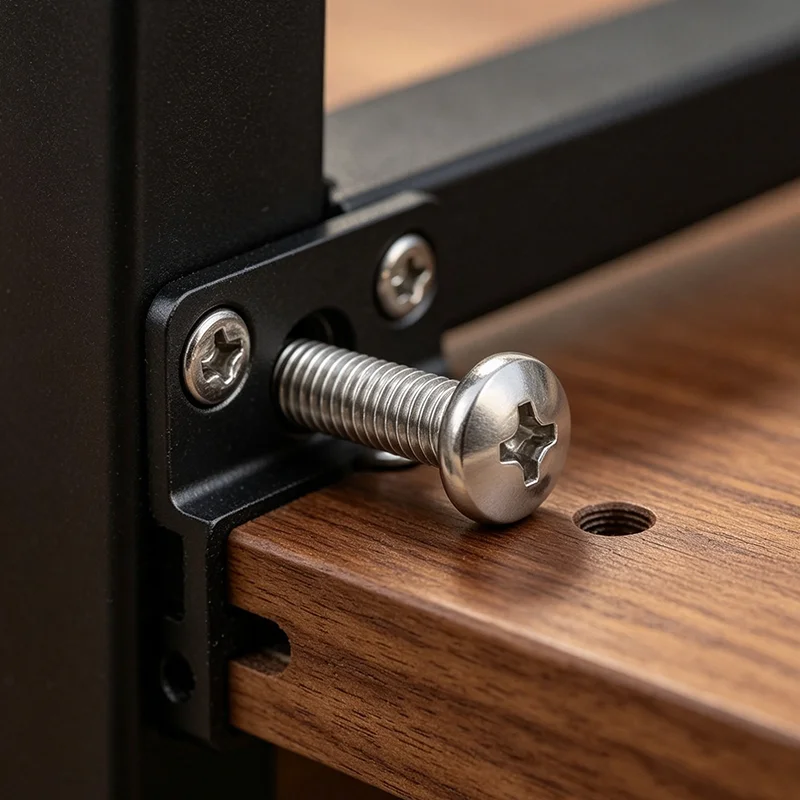

A Wanluo Factory által gyártott GB818 serpenyős fejű, süllyesztett gépi csavart integrált hidegkovácsolási eljárással állítják elő, másodlagos precíziós hengerlési eljárással kombinálva. A teljes fogprofil szabályos és a tűrés precíz, hatékonyan oldja meg a gyakori összeszerelési problémákat, mint például a rosszul beállított menetek, összeszerelési elakadások, egyenetlen táblafelületek és a hagyományos hamisított csavarok durva megjelenése. A lekerekített ív alakú fejnek nincsenek éles szélei, és beszerelés után szép és szép, alkalmas elektronikus eszközök, háztartási készülékek, precíziós műszerek és napi ipari berendezések sorozatos szabványos összeszerelésére. Ez a legsokoldalúbb alapgépcsavar a könnyűipari összeszerelésekhez.

Anyagelőnyök

1. Egyenletes általános keménység, alkalmas ismételt összeszerelési és szétszerelési körülményekhez.

2. Kiváló szakító- és kifáradásállóság, 不易 meglazul vagy deformálódik.

3. Korrózióálló és rozsdaálló, alkalmas különféle általános munkakörülményekre.

4. Finom felületkezelés, jobb összeszerelési megjelenési minőség.

5. Szabványos anyagarány, teljes kompatibilitás és sokoldalúság.

Karbantartási és gondozási utasítások

1. Napi szemrevételezés

Rendszeresen ellenőrizze a GB818 tányérfejű, süllyesztett gépcsavar felületi állapotát. Koncentráljon az olyan problémák ellenőrzésére, mint a felgyülemlett szennyeződés, az enyhe oxidáció és a por felhalmozódása a meneteken. Azonnal tisztítsa meg a felületi szennyeződéseket, hogy megakadályozza az idegen anyagok tapadását és idővel lekopását a menetprofilban, így biztosítva a rögzítés pontosságát.

2. Szabványos össze- és szétszerelés, kerülje az erőszakos műveleteket

Szét- vagy összeszereléskor használjon a megfelelő specifikációknak megfelelő keresztszerszámokat. Egyenletesen és egyenletesen alkalmazza az erőt. Kerülje az erőszakos csavarást vagy erőltetett húzást. Akadályozza meg, hogy a szerszám elcsússzon, és ne kopjon a kereszthornyok között, illetve ne sértse meg a meneteket. Kerülje el, hogy a csavarok beszoruljanak, vagy ne legyenek szétszedve emberi tényezők miatt.

3. Környezeti állapot karbantartási osztály

Párás és rosszul szellőző munkakörülmények között rendszeresen végezzen egyszerű rozsdamegelőzési karbantartást. Egyszerűen törölje le védőolajjal, hogy elszigetelje a nedvességet. Száraz beltéri környezetben nincs szükség bonyolult karbantartásra. Csak tartsa tisztán a szerelvényt. Ez alkalmas hosszú távú stabil használatra.

4. Rendszeres meghúzás és újbóli ellenőrzés

Az enyhén vibráló berendezések összeszerelési pontjain rendszeres időközönként ellenőrizze újra a reteszelés állapotát. Időben végezze el a beállításokat és a megerősítéseket, hogy elkerülje a hosszú távú kisebb rezgések enyhe meglazulását okozó csavarokat, biztosítva a berendezés-szerelvény stabilitását.

5. Osztályozás Alkatrészek tárolása

A tartalék csavarokat száraz és szellőző helyen kell tárolni. Kerülje a hosszú távú kitettséget az elemeknek, a savas vagy lúgos közeggel való érintkezést, és megakadályozza az idő előtti oxidációt és rozsdásodást. Győződjön meg a pótcsavarok összeszerelési pontosságáról és teljesítményéről.

Termék paraméter

Paraméter elem	Részletes specifikáció
Termék neve	GB818 tányérfejű, süllyesztett gépcsavar, metrikus kerek fejű gépcsavar
Executive Standard	GB818, ISO szabvány, kereszthivatkozási DIN/ANSI szabvány
Elérhető anyag	304, 316, 316L rozsdamentes acél, szénacél horganyzott
Mérettartomány	M1.6-M12 teljes szabványos metrikus méretek, egyedi, nem szabványos hosszúság elérhető
Fej típusa	Sima kerek serpenyős fej, alacsony profilú dekoratív rögzítőfej
Meghajtó típusa	Szabványos keresztbemélyedés, kompatibilis az univerzális szerelőszerszámokkal
Szál funkció	Finom és egyenletes teljes metrikus menet, nagy illeszkedési pontosság
Felületkezelés	Pácolás és passziválás, polírozott sorjamentes felület, rozsda- és korróziógátló
Mechanikai Tulajdonságok	Nagy szakítószilárdság, stabil reteszelőerő, fáradásgátló és újrafelhasználható
Csomagolás módja	Nedvességálló belső csomagolás + export karton, raklapos csomagolás tömeges megrendelésekhez
Ellátási szolgáltatás	Spot tömeges szállítás, nem szabványos testreszabás, vegyes rögzítőelemek egyablakos beszerzése

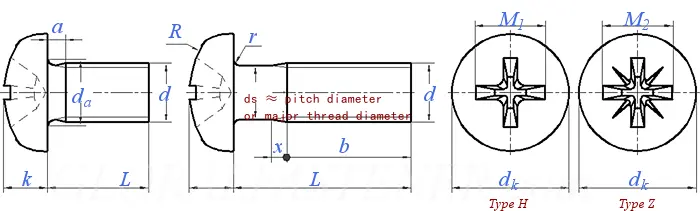

Gb818 Pan Head Cross Recessed Machine Screw

Menetméret d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Hangmagasság		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Behatolási mélység		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	max=névleges méret		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	min		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	max=névleges méret		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	min		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	min		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Aljzat sz.			0	0	1	1	2	2	2	3	4	4
M₁	H típusú	Ref.	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Behatolási mélység		max	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Behatolási mélység		min	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Z típusú	Ref.	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Behatolási mélység		max	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Behatolási mélység		min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
